CSV 50/200
Armaturenprüfstände
Der Armaturenprüfstand CSV 50/200 ist für die Druck- und Dichtheitsprüfung von Absperr- und Regelventilen mit geradem Durchgang konzipiert. Die waagerechte Prüfachse eignet sich besonders zur Prüfung von Regelventilen mit aufgebautem Antrieb.
Der Steuerstand ist speziell für die Gehäuse-Festigkeitsprüfung mit Hochdruckwasser (HD-Wasser) oder Niederdruckluft (ND-Luft) sowie für die Prüfung der Sitzdichtheit ausgelegt. Die Bedienung aller Geräte erfolgt an der Frontseite des Steuerstands, wo alle Bedienelemente eindeutig gekennzeichnet sind, um die Handhabung zu erleichtern.

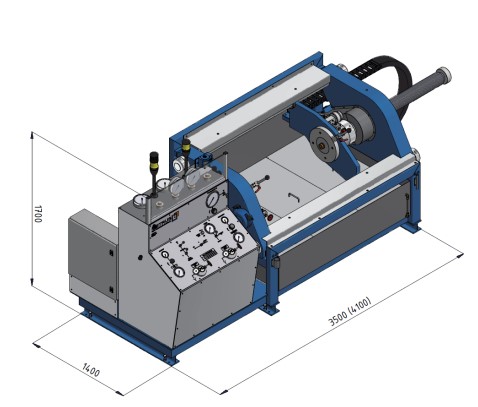

Abbildung kann Optionen enthalten.
Grundausstattung
- Spannbereich: DN10-DN200 ⅜''- 8"
- Spannkraft: 50 Tonnen
- Aufspannung: Automatikdichtköpfe
- Hilfsenergie: Luft bis 6 bar
- Drucksystem: PN600 bar Edelstahl
- Gehäuseprüfung mit Wasser bis 600 bar
- Sitzleckageprüfung mit Luft bis 6 bar
- Blasenzähler
- Steuerstand aus Edelstahl
- Eloxierte, chemikalienresistente Fronttafeln
- Zweikammer Edelstahl Wassertank
- Zusätzliche Füllpumpe
- Wartungsfreies Vakuumsystem
- Manometerschnellverschraubung für werkzeugfreien Manometerwechsel (2x)
- METRUS Präzisionsventiltechnik
Optionen
- Externer Prüfanschluss - zur Prüfung von Armaturen über DN200 / 8" neben der Spannstelle
- Manometer Rondell für 4 + 1 Manometer
- Sollwertgeber 0-10V und 0-20mA zur Ansteuerung von Reglern
- Sicherheitsdruckbegrenzung
- CRS - Computer Registrierungs System mit Computer am Tragarm
- Schutztüren
Max. Prüfdruck
